產品概述

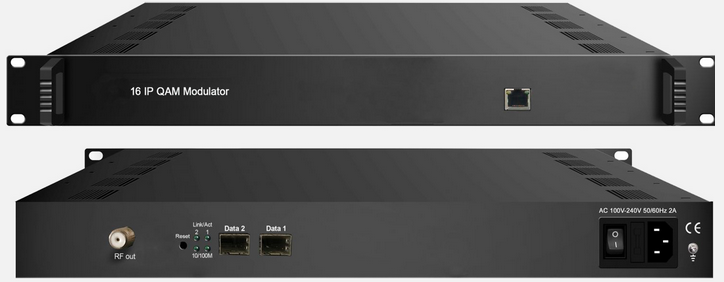

NDS3316 16路IP復用加擾QAM調制器是一款具有高集成高性能的IP復用加擾QAM調制器一體機。該設備支持2個DATA數據口（SFP）輸入，支持1024路IP輸入（每個DATA口最多只能達到512）；支持16路載波輸出、支持16路IP輸出。
該設備具有高集成度、高性能、低成本的特點，非常適合新一代有線電視播出系統。
主要特性
√ 2路DATA輸入, SFP接口
√ 支持16通道復用加擾
√ 支持J.83A（DVB-C）/J.83B調制標準
√ 1024個IP輸入（每個DATA口最多只能達到512路），UDP/RTP/RTSP協議，IGMP V2/V3，MPTS或SPTS
√ 支持16個載波輸出，最大帶寬192MHz，電平120dbμV
√ 支持16路IP輸出，UDP/RTP/RTSP協議
√ 支持基于Web的NMS管
技術參數
| 輸入 | IP輸入 | 1024路IP輸入SPTS/MPTS（每個DATA口最多只能達到512路） |
| 接口 | 2個DATA輸入，SFP接頭 | |
| 傳輸協議 | UDP/RTP/RTSP，支持IGMP V2/V3 | |
| 復用 | 輸入通道 | 1024路SPTS/MPTS（每個DATA口最多只能達到512路） |
| 輸出通道 | 16路 | |
| 功能 | PID再映射(自動、手動均可) | |
| PCR精確調整 | ||
| 自動生成PSI／SI表 | ||
| 加擾參數 | 最多支持同密CA數 | 4 |
| 加擾標準 | ETSI 101 197，ETSI 103 197 | |
| 加擾連接方式 | 本地/遠程連接 | |
| 調制參數 | QAM通道 | 16通道 |
| 調制標準 | EN300 429/ITU-T J.83A/B | |
| 符號率 | 5.0~7.0Msps，1ksps步進 | |
| 調制星座 | 16、32、64、128、256QAM | |
| FEC | RS(204, 188) | |
| 射頻輸出 | 接頭 | RF輸出接口,75Ω阻抗 |
| 頻率范圍 | 36~960MHz，1kHz步進 | |
| 輸出電平 | -20dBm~10dBm，0.5dB步進 | |
| MER | ≥40dB | |
| IP輸出 | 接頭 | 2個DATA輸出，SFP接頭 |
| IP輸出 | 16路IP輸出 | |
| 輸出格式 | UDP/RTP/RTSP，IGMP V2/V3，MPTS或SPTS | |
| 系統 | 支持基于Web的NMS管理 | |
| 通用 | 尺寸(寬×長×高) | 630mm×440mm×44.5mm |
| 溫度范圍 | 0~45℃(工作)，-20~80℃(存儲) | |
| 電源要求 | AC 100~240V，50/60Hz | |
| 功耗 | <30w | |
