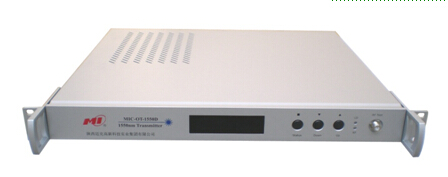

MIC-OT-1550D系列直調式光發射機采用高性能DFB激光器，工作于1550nm波段，發射機集直調光發、光混合器于一體，主要用于插播IPQAM、自辦節目與廣電1550nm傳輸系統的光混合和數字電視信號的長距離光纖傳輸。



性能特點

IPQAM、自辦節目插播系統專用；

45～1000Mz工作頻帶；

輸出波長范圍1535～1565nm,符合ITU標準；

主播光信號和插播光信號差值可通過本地或者遠程進行設置，方便用戶操作；

具有主播光信號和插播光信號差值自動跟蹤功能，避免主播光信號變化時重復調整的工作；
1U標準機架，前面板內嵌高亮度顯示器，精確顯示設備的各項工作狀態參數；

支持雙電源熱插拔功能，AC220V或DC48V可選；

安裝符合國標的Ⅱ類網管應答器，通過網管系統實時對設備的工作狀態、性能參數進行遠端監測與控制，提高網絡可靠性。



技術參數

項目	單位	參數	備注
光部分
直調光發射機輸出功率	mW	6～10
SBS	dBm	17
光波長	nm	1530～1560	ITU波長輸出
損耗	dB	≤1.5	主播光信號輸入-輸出
		≤2.0	插播光信號-輸出
主路廣播信號輸入光功率	dBm	0～+16
主播、插播光功率差值設置范圍	dB	0～8	0.1dB步進
光纖連接器	-	SC/APC或FC/APC
光反射損耗	dB	45
射頻部分
頻率范圍	MHz	47～1000
帶內平坦度	dB	±0.75
射頻輸入電平要求	dBμV	80±5
電平調節范圍	dB	±7	0.2dB步進
射頻電平控制模式	-	自動/手動
載噪比	dB	51
C/CTB	dB	65
C/CSO	dB	60
射頻連接器	-	標準F型
物理特性
工作溫度范圍	℃	-10～+55
電源電壓	V	AC110～265
外型尺寸	mm	483×450×44
